典型應用

　　通訊直播車，直接在車上安裝車載無線直播設備LS-2000系統，配合車載播出系統切換系統，能實時將多路攝像頭信號，任意切換后通過無線發射，直接在電視臺播出機房接收到現場信號，再通過光纖鏈路，傳輸?shù)诫娨暟l(fā)射塔，通過開路電視發射出去，也可以通過有線電視線路傳輸。老百姓就可以通過足不出戶，看到活動場面的實時畫面。

    車載直播設備傳輸，具有畫面實時，畫質音質清晰，設備安裝簡單，機動性強等優點。相比傳統通過有線方式，由于信號的傳輸不經過任何第三方運營商，沒有后續的運營費用，使用之前不需要和聯通、電信、移動租用信道或光纖，不需要活動前期長時間的和運營商接洽溝通，即便使用運營商的鏈路，有些地方也很難隨時移動位置進行直播，而且運營商鏈路受活動地點的諸多限制，有些時候其鏈路也不一定能達到廣播級畫質要求。而車載系統甚至在車輛行進過程中，都能實現實時直播和節目播出，而且畫質完全達到DVD廣播級，聲音采用立體聲左右聲道CD音質直播，若采用我公司高清車載傳輸設備（SDI高清發射機或HDMI高清發射機），則能達到1920×1080全高清直播。 獨立的無線傳輸鏈路和通道，完全不依賴運營商鏈路，不會出現4G類產品在大型活動或會議場地傳輸時根本無法傳輸?shù)默F(xiàn)象。



　　利用國際先進的COFDM調制技術以及龍視數碼獨有的優化的編碼技術，最新一代無線圖像傳輸設備，有便攜式、船載式、車載式和空中機載式，能實現在高速運動中“非通視條件下”高質量圖像的高速實時傳輸，在大型的演習、現場新聞采集、實況轉播、融媒體無線直播系統、實時動態監控等應用領域中使用戶獲得意想不到的效果！您在室外、室內、車上、船上、空中，都可以將高質量的數字圖像信號傳到數字無線轉播車(Wireless O.B.Van)、數字無線演播室（Wireless Studio）或指揮中心(Wireless Command Center)。該產品使用靈活方便，適合各種應用環境，可根據需要對設備頻率（1MHz步進）、功率、調制方式、糾錯方式、保護間隔等多種參數進行設置。

　　車載式COFDM無線圖像發射機，完全符合MPEG-2/DVB-T技術標準,采用COFDM調制技術，通過無線方式將音、視頻信號向外發射。接收設備安裝在基站上，采用我公司自主研發的LS-2000系列無線高清晰移動接收設備，設備符合 MPEG-2/H.264/DVB-T 技術標準(Plus版本支持H.265) , 設備采用COFDM解調技術，通過無線方式接收從指揮車上發射過來的音、視頻信號。 適用于車—車、船—船、車—固定點、船—固定點、飛機—固定點，遠距離高清晰圖像傳輸，也可用做遠距離圖像中繼，配合全向天線，空中通視條件下傳輸距離最遠可達50公里以上。 可以根據用戶需求，定制 HD-SDI，HDMI全高清發射機，支持1080P分辨率。

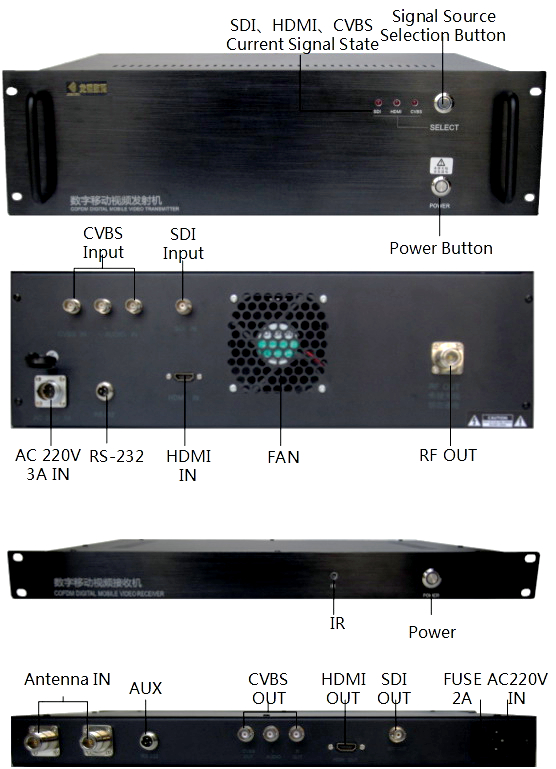

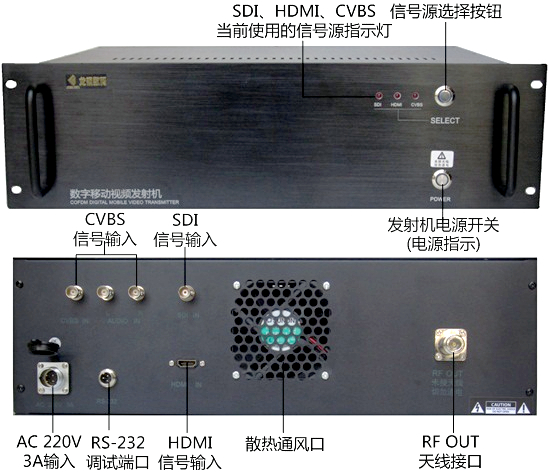

產品組成（車大功率發射機、COFDM數字接收機）（Product Image: COFDM Transmitter, Rreceiver）

1、車載大功率射機【發射功率、頻率定制】；

2、車載全向吸盤鞭狀天線；

3、車載攝像頭系統【攝像機不計入傳輸系統造價】；

4、中心接收高增益全向玻璃鋼天線；

5、中心接收饋線線纜；

6、中心接收濾波器；

7、中心圖像接收機。

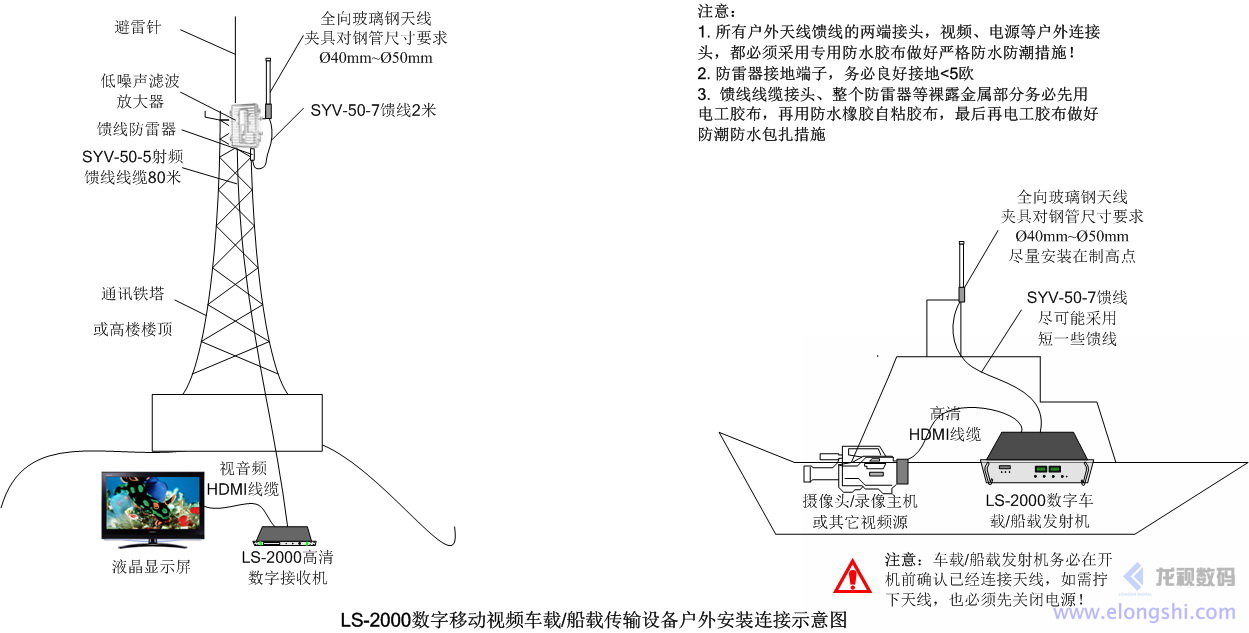

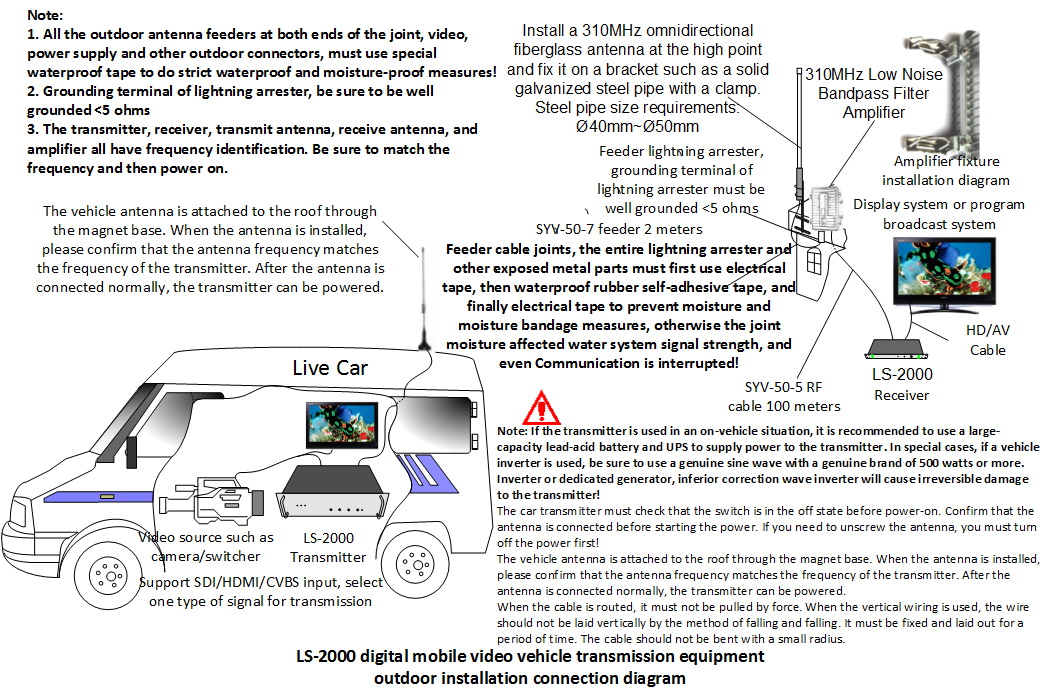

系統圖(System Diagram)

產品特性

工作頻段：330～460MHz，570～670MHz，1.0～1.4GHz，2.3 ～2.7GHz（1MHz步進）

高質量的數字視頻處理及MPEG2/H.264視頻編解碼((Plus版本支持H.265))
支持模擬接口： CVBS（DVD畫質，視頻+左右聲道立體聲），數字接口：SDI、HDMI自適應輸入，最高支持1080P30幀全高清（Plus H.265版本支持1080P60幀傳輸）
多種信號輸入自適應判斷，也可以任意通過面板選判一路輸入信號進行發射

極短的編碼延時，端到端為200毫秒

高速移動及多徑干擾下的穩定傳輸（移動速率240公里/小時）

具有空間分集接收能力
獨立的無線傳輸鏈路和通道，完全不依賴運營商鏈路，不會出現4G類產品在大型活動或會議場地傳輸時根本無法傳輸?shù)默F(xiàn)象



應用范圍

　　適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸，可應用于融媒體無線、廣電、消防、公共安全、交通、海防、海事、水利、人防指揮、應急指揮辦、110指揮中心等等行業。它能及時的到達現場，并快速在事發現場組建成一個臨時的指揮中心，這樣就能更好的進行協調指揮各單位人員?？郯迨桨l(fā)射機專用于是電視臺、電力搶險、大型活動等現場實況轉播等行業，它克服了原來必須使用有線的方式和轉播車相連，同時距離也有限制的要求，這樣使攝像等更加的方便和自如。

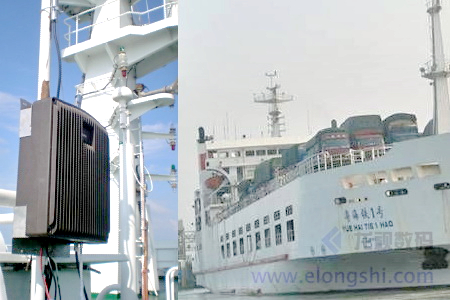

遠距離船載實時視頻無線傳輸系統





發射機技術指標
符合標準	MPEG-2/DVB-T/DMB-T技術標準
工作頻段	200MHz—2.4GHz；
調制技術	COFDM
載波模式	2K或8K
調制類型	QPSK、16-QAM或64-QAM；
壓縮格式	MP@ML， 4:2:0 / 4:2:2 /4:4:4
輸出功率	10W-30W （根據需求可以定制功率）
傳輸距離	10-30KM
信道帶寬	2~8MHz可調
碼流速率	2Mbps-15Mbps
糾錯編碼	1/2;2/3;3/4;5/6
保護間隔	1/4;1/8;1/16
音視頻編碼方式	MPEG-2/H.264 (Plus版本支持H.265)
參數調節	調節頻率和功率（RS232）
輸入接口1	標準CVBS AV信號輸入 （BNC接頭形式，視頻+左右聲道）
輸入接口2	標配HDMI信號輸入
輸入接口3	標配SDI信號輸入
信號源選擇	按鈕選擇輸入信號,默認為CVBS,開機狀態下,接入HDMI或SDI信號,會自動檢測并切換信號源
加密功能	選配128位數字加密功能
數據通道	選配RS232數據傳輸通道，9600bps
語音通道	選配雙向語音 （選配）
視頻制式	PAL/NTSC
音頻模式	立體聲
圖像清晰度	模擬信號
端端延時	200-300ms
MTBF	連續工作 10000 小時
誤碼率	≤10-8
工作電壓	AC220V  3A
外形尺寸	3U機箱 490mm*365mm*145mm
存儲溫度	-45 －＋ 75 度
工作溫度	-25 － 50 度
工作濕度	相對濕度 85 ％

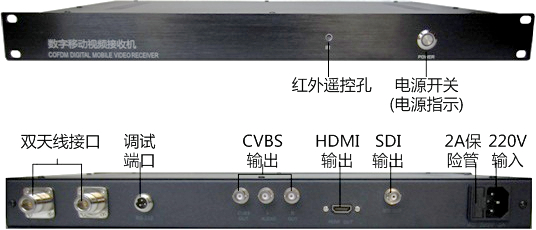

接收機技術指標
接收技術	COFDM/MPEG2/H.264  (Plus版本支持H.265)
覆蓋范圍	全向 360°
人機接口	通過遙控板設置參數
接收門限	-96dBm
輸出接口	CVBS AV信號輸出、 SDI信號輸出、 HDMI信號輸出三種信號同時輸出，方便用戶端使用
電源供電	AC220V 1A
尺寸	IU 19 英寸標準機箱 / 深度
存儲溫度	-45 －＋ 75 度
工作溫度	-25 － 50 度
工作濕度	相對濕度 85 ％

應用案例：

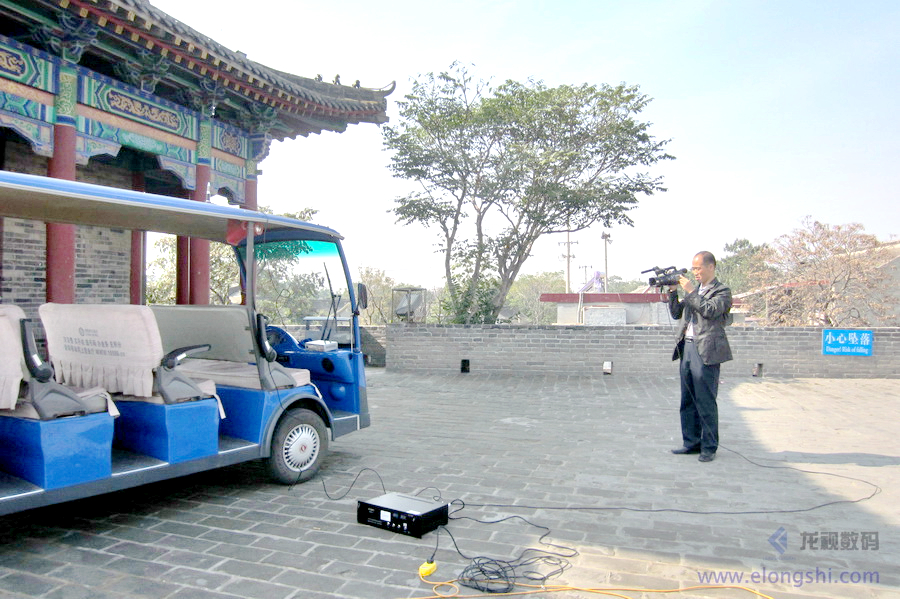

設備應用于電視臺在現場實時直播：將現場實時直播畫面通過發射機無線發射

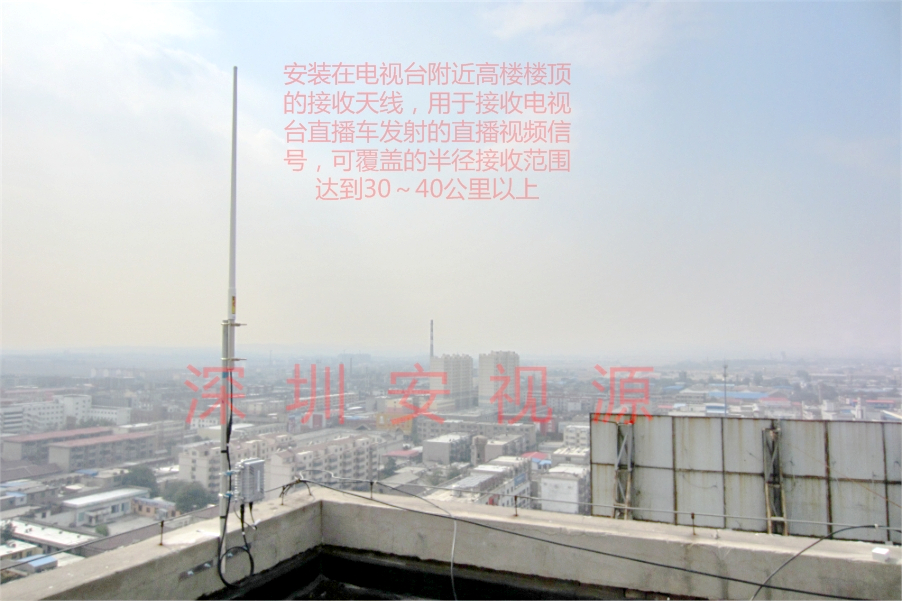

電視臺直播接收的天線部分設備，安裝于制高點接收現場發射的直播節目信號 （室內接收機將輸出現場的視頻畫面，將信號接入到開路、或閉路播出系統進行實時轉發，用戶就可以在家看到的直播畫面)
