一、簡述

　　本項目通過建設青島近海海域船岸無線通信網絡，提升海事應急通信保障能力，保障海事監管和通航指揮通信暢通。項目建成后，指揮中心能夠?qū)崟r(shí)查看由執行公務中的船舶傳回的多路視頻圖像、與執行公務的船舶之間進行即時視頻會議、在船上訪問互聯網、使用WIFI以及可以使用移動電話撥號或接聽電話。

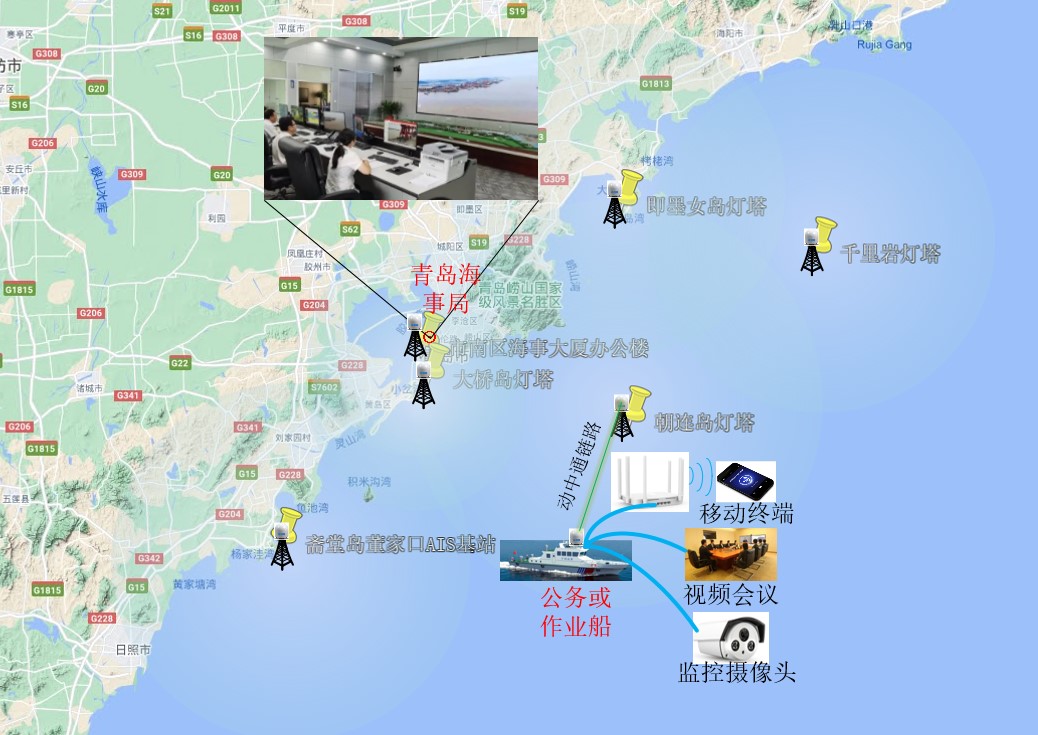

　　青島海事局所轄海域，通過在轄區多個島嶼上安裝動中通基站，覆蓋全部轄區近海區域，使得公務船在本地區域內，實現與岸基無縫連接組網。青島海事局船載動中通二期項目轄區覆蓋范圍如下圖所示：

　　在本轄區燈塔、鐵塔上安裝岸基基站，燈塔岸基坐標如下：

二、需求分析

1、覆蓋范圍分析

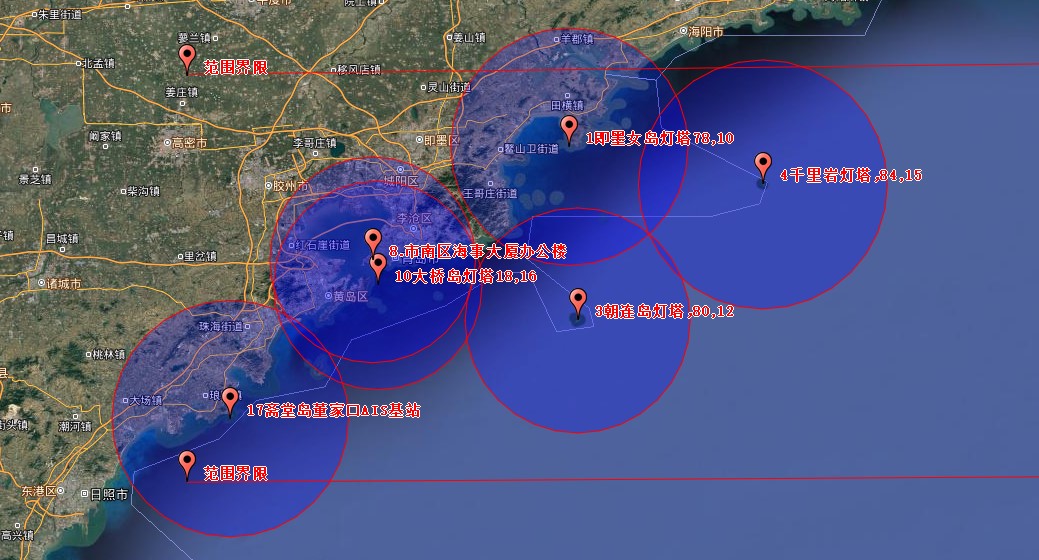

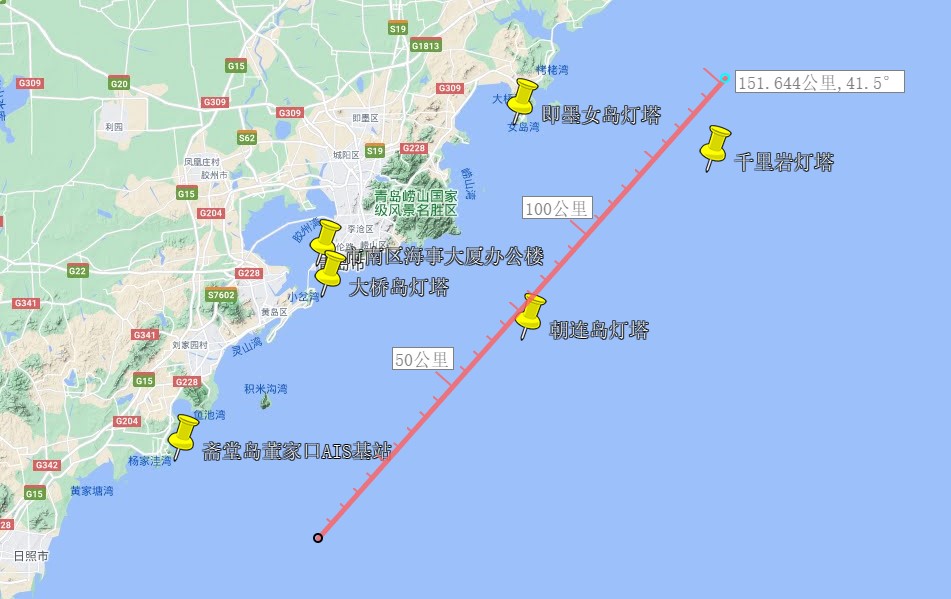

　　青島海事局所轄海域，東北至西南海域直線大約80海里（150公里），近海作業范圍距離海岸線11~22海里左右。如圖：

三、方案鏈路規劃和設備選擇

1、整體鏈路規劃和部署

　　1.1、船只與燈塔岸基通訊組網

　　青島海事局所轄區域范圍的近海區域范圍內，現有六處燈塔鐵塔資源可用于岸站動中通基站，1.即墨女島燈塔，2.千里巖燈塔，3.朝連島燈塔，4. 大橋島燈塔，5.市南區海事大廈辦公樓，6. 齋堂島董家口AIS基站，利用六處燈塔分別覆蓋一定范圍海域范圍，后續也可以進行岸基基站擴容，增加覆蓋范圍。

六處燈塔鐵塔位置，所能安裝天線海拔掛高分別50~80米不等，假設公務船只動中通天線海拔安裝高度按10米計算，則燈塔岸基覆蓋半徑范圍分別為25公里~30公里。

考慮到船只和燈塔岸基基站最遠達30公里或以上，我們對岸基設備和船只設備，都采用直徑70cm動中通系統，采用一對一高增益智能天線系統，單一天線高帶寬，高速路，遠距離。滿足船只與岸站基站50Mbps鏈路帶寬的需求。



　　1.1.1 岸基基站選址

　　在現有六處基站位置上安裝動中通岸基基站，六處坐標如第一節“簡述”中所述，采用現有鐵塔資源，每個岸基單獨提供500Mbps的互聯網接入通道和動中通岸基連接；

　　對于鐵塔動中通岸基安裝時，盡量安裝在鐵塔制高點，并盡可能避開鐵塔本身對全方位覆蓋信號的影響，建議在條件許可的情況下，單獨架設鐵塔或立桿用于安裝動中通岸基基站。

供電則從現有鐵塔供電系統拉取220V市電。

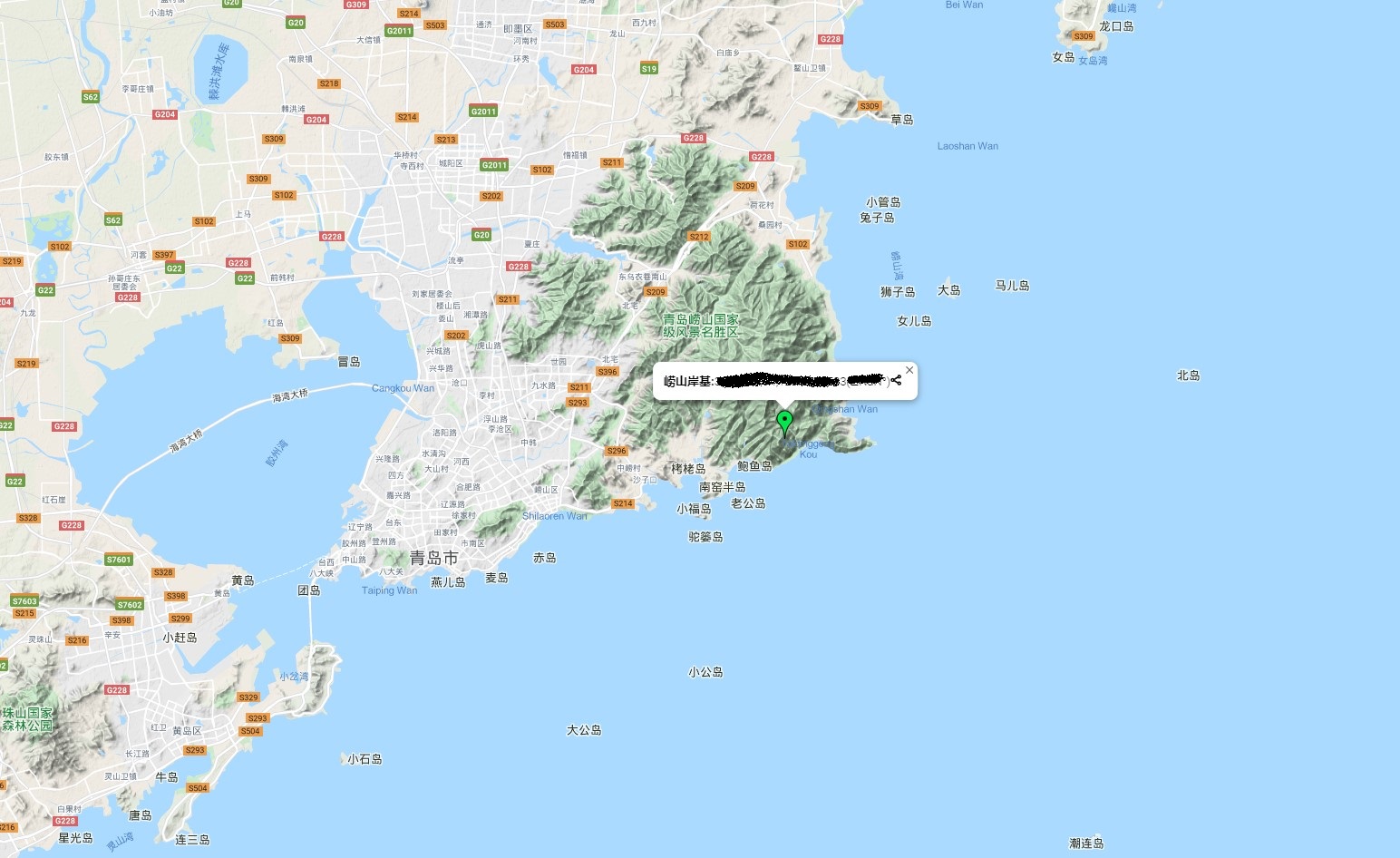

　　岸基基站點位的擴充：為了獲得更遠的傳輸距離和通訊效果，我們建議在嶗山南側山脈靠海位置，安裝補充基站，北緯：**.*******，東經***.*******，海拔***米左右。由于具有絕對的高度優勢，單一基站即可覆蓋半徑多達70公里區域。

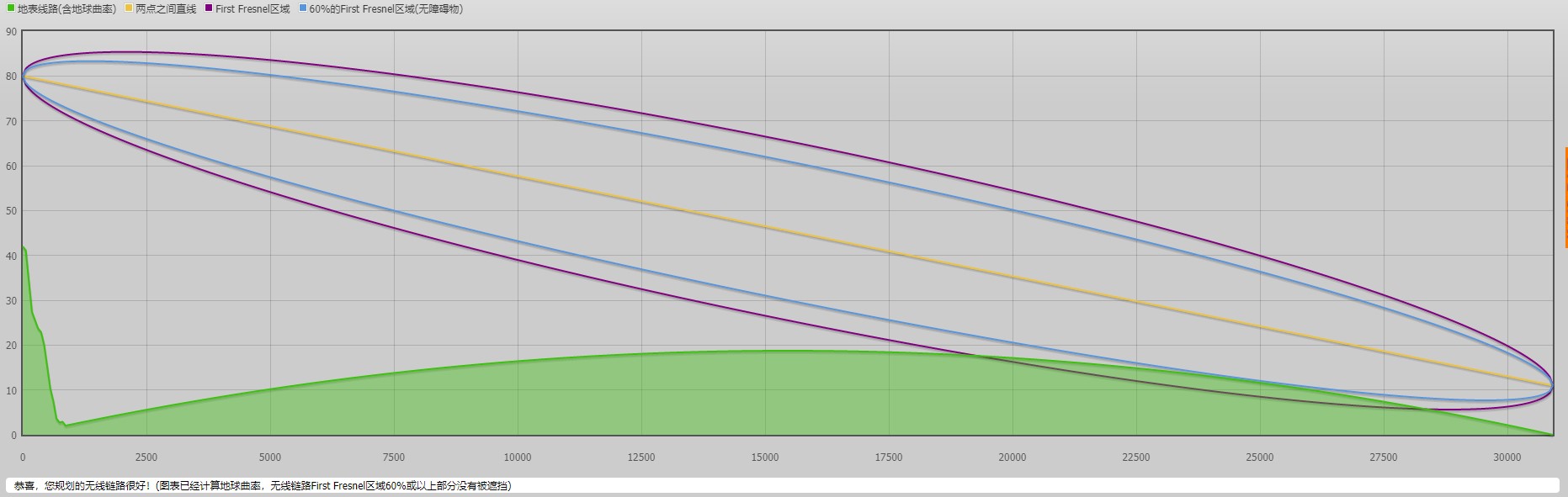

　　通過計算，岸基海拔高度80米天線安裝高度和船只天線安裝高度10米時，鏈路符合傳輸要求。此時的傳輸距離為當前高度情況下的最遠傳輸距離。



　　1.2、岸基與指揮中心組網

　　所有岸基動中通基站，采用獨立高速500Mbps互聯網寬帶接入。滿足與中心之間實現包括VPN、視頻、監控等船只各類業務數據擴容的需要。



2、設備選擇

　　2.1、船岸動中通組網設備

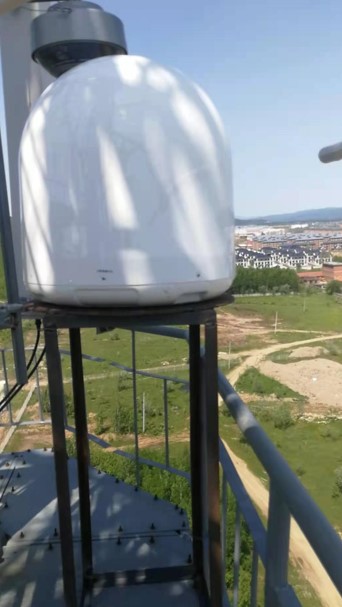

　　船載動中通系統采用智能定向天線系統，采用5HzGPS高速實時自動姿態計算方法，根據預設目的地經緯度定位數據和相對高度數據，實現360度水平連續自動旋轉和俯仰姿態調整。 通過集成高增益定向天線，搭載高速微波通訊系統，與遠端站之間實現高速、高鏈路帶寬通訊，實現更遠距離實時穩定可靠的無線視頻傳輸。 可應用于通視環境下船載、機載、車載的動中通通訊系統，實現動態組網與自動跟蹤。 相比傳統全向天線模式，具有高的天線增益，更遠的通訊距離，和更好的通訊傳輸效果。

設備小型化，輕量化，高集成度，單一設備集成電子羅盤、GPS、高速步進機電機，采用全角度360度自動高速AI智能系統，可360度連續旋轉，全自動俯仰角度調整。通過搭載定向微波天線系統和高速微波設備，能夠提供高速穩定微波透明傳輸鏈路。設備安裝維護簡單，只需要一根網線進機柜即可，不需要其它的多條數據線纜。

船岸動中通：

　　船只與多岸基基站，可優化的鏈路計算方案，智能化自動匹配、切換就近岸基通訊。



　　2.1.2 客戶運維管理

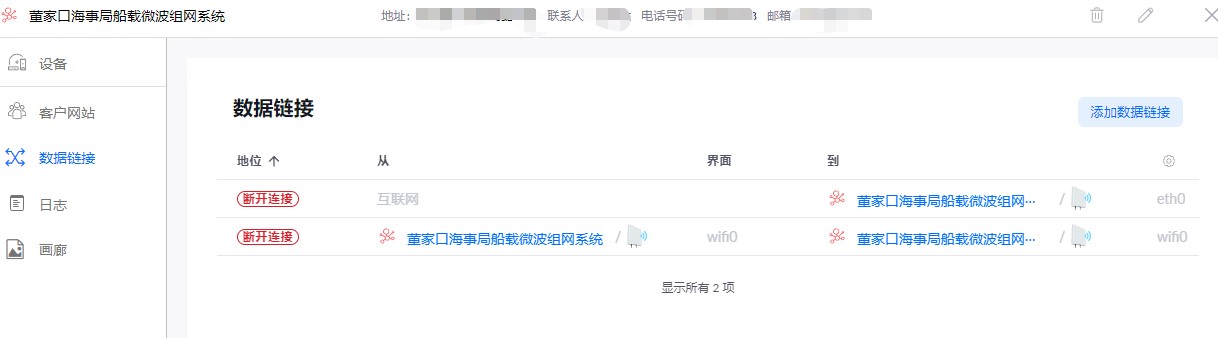

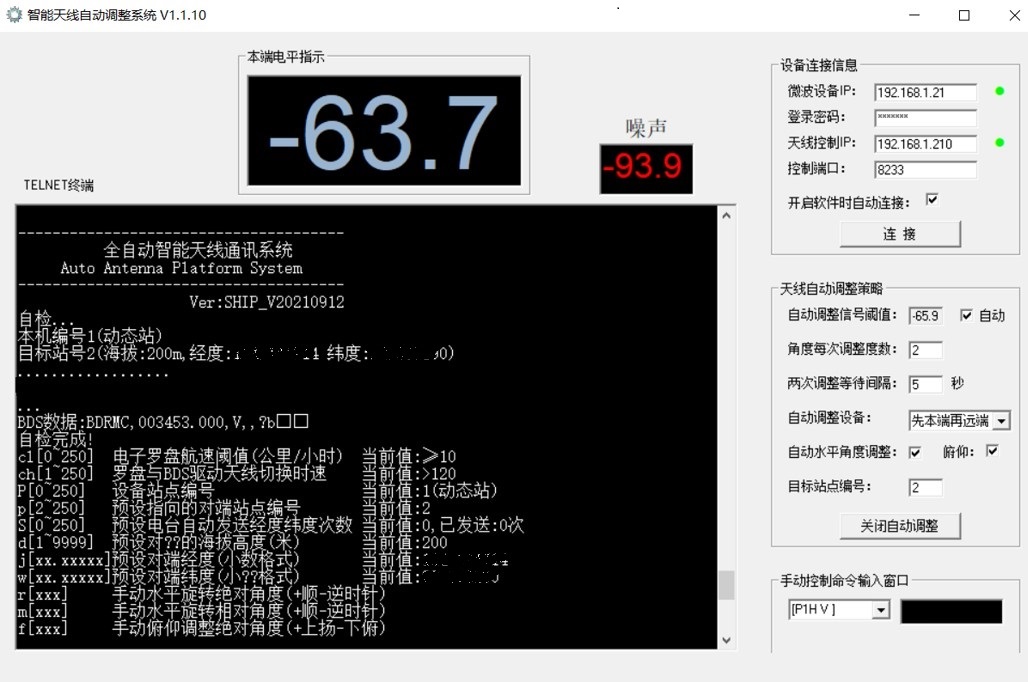

　　系統提供自動化運維完美解決方案，具有功能模塊化，流程化，可視化，自動化，運維操作安全、簡單、高效率，降低系統運維成本。通過運維系統，可以實時查看船只在線狀態、坐標、流量帶寬等數據，各種狀況運籌帷幄。

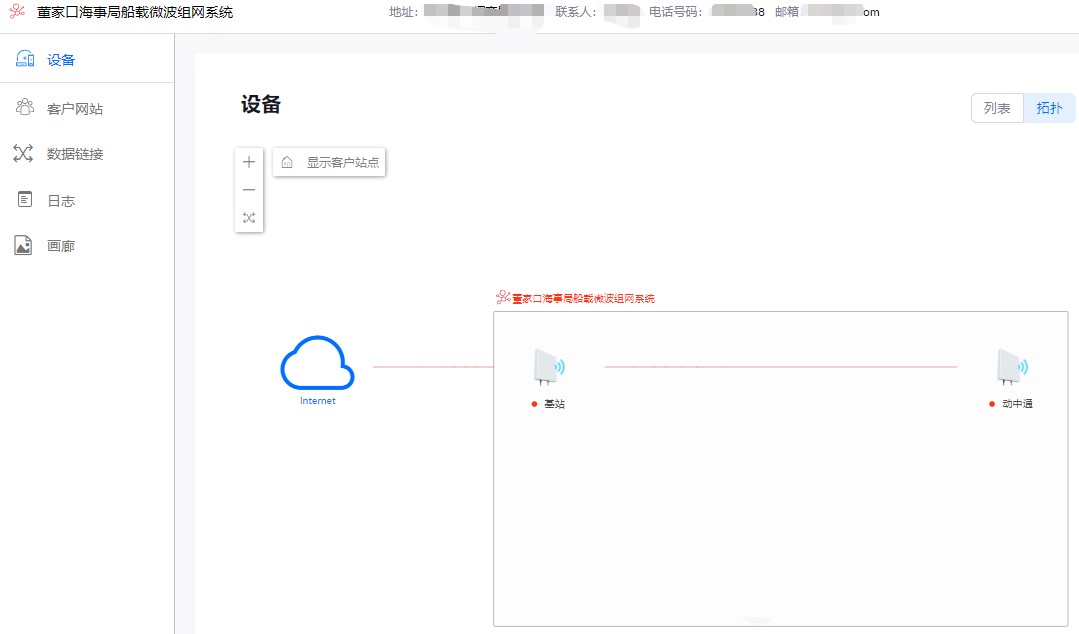

　　設備鏈路關系和連接狀態圖：



　　2.2、岸基和指揮中心點對點骨干鏈路

　　2.2.1 岸基和指揮組網

　　所有岸基基站采用光纖寬帶，支持500Ｍbps高速互聯網接入。船只設備與指揮中心采用云平臺系統和VPN方式進行設備互聯互通。
